  • Küchenbeleuchtung mit Rebel?

    SOOOOO!


    Heute kamen (JUHU!) endlich die LED's. Da die Österreichische POST ja bekanntlich seehr gute arbeit leistet (LOL), durfte ich meinem Boten erstmal ne halbe Stunde hinterher fahren, ehe ich die LED's in meinen Händen hielt ;) .oO( wofür zahlt man eigentlich versandgebühren???)


    Nach dem Auspacken war ich etwas überrascht, dass diese HighPower echt sooo winzig sind... Hatte ja zuvor noch nie welche und auf Fotos sehen die immer größer aus fg... Egal.


    Auf gehts zum ersten Test:


    Getestet werden:
    1) LUXEON REBEL white auf Star Platine
    2) CREE XR-E 7090 Q2 auf Star Platine


    Test 1:


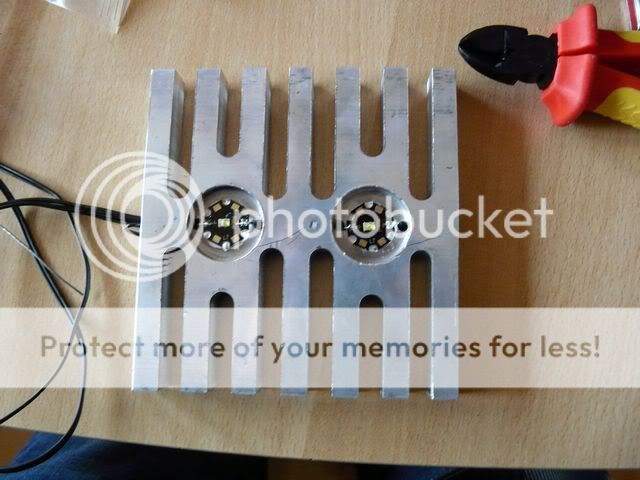

    Aufbau der LED's im KK usw...
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040690_tumb.jpg]


    Einstellen der Spannung (in etwa 9V):
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040693_tumb.jpg]


    Erster Test bei 300mA:
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/Rebel300mA_tumb.jpg]
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/RebelUmgebung300mA_tumb.jpg]


    Zweiter Test - 500mA:
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/Rebel500mA_tumb.jpg]
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/RebelUmgebung500mA_tumb.jpg]


    Dritter Test - 700mA:
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/Rebel700mA_tumb.jpg]
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/RebelUmgebung700mA_tumb.jpg]


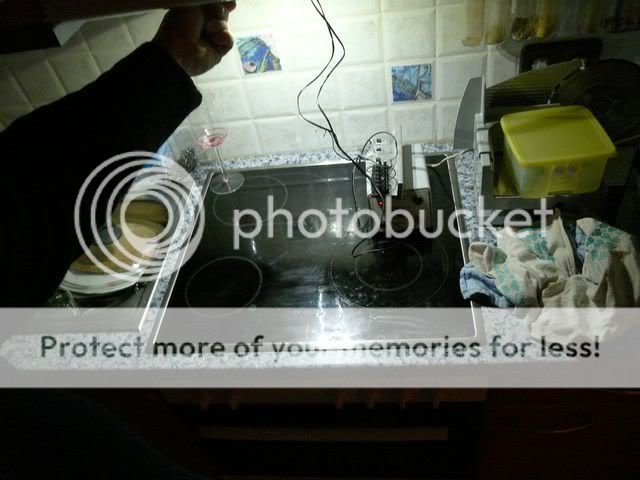

    Eigentlich kamen von Anfang an nur 700mA in Frage, ich hab jedoch alle 3 getestet um die Wärmeentwicklung zu beobachten... Bis 700mA alles EISKALT... Also ab mit dem Ganzen in die Küche:


    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040708_tumb.jpg]


    Licht SEHR hell aber zu kalt für meine Augen... Nächster Test also mit Warmweiß, sind bereits bestellt ;)



    Weiter gehts nun mit der Temperaturentwicklung. Hab das Ganze mal ca ne halbe Stunde angeschlossen gelassen und anschließen gemessen:


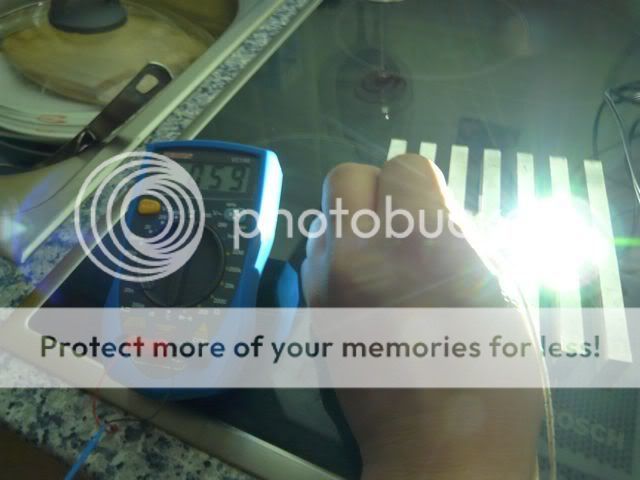

    Temperatur direkt an der Linse der LED:
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/RebelTempLinse1_tumb.jpg]


    Temperatur am Star:
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/RebelTempLED-Star_tumb.jpg]


    Temperatur am KK:
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/RebelTempKK_tumb.jpg]


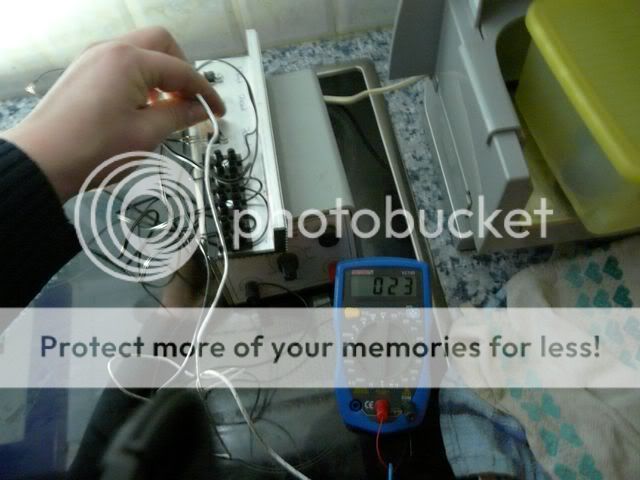

    Temperatur der KSQ:
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/RebelTempKSQ_tumb.jpg]


    scheint vollkommen in Ordnung... mehr als das sogar...


    nach einigen Versuchen bemerkte ich, dass die Spannung von 9 Volt scheinbar nicht ausreiche um die volle Leuchtkraft der LED zu bekommen, also mal hochgedreht das Netzteil bis sich an der Helligkeit nichts mehr ändert, das war so um die 10,5 - 11V.


    Das nächste das ich bemerkte war, dass der Widerstand der KSQ komisch zu rauchen begann... also schnell mal Temperatur messen:
    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/RebelTempWiderstand_tumb.jpg]


    !!!138 GRAD!!! WTF? Also schnell alles abschalten bevor der kleine durchheizt und vielleicht noch was mit in den Tod reisst.....


    Nun steh ich wieder mal anner Wand und weiß nicht weiter... Wieso wirds dem kleinen Widerstand da zu warm? Zu schwach? Welche Leistung sollte der Widerstand einer KSQ haben? Der hier hat 0,6W... Stand zumindest auf der Rechnung ^^


    Daten des Widerstandes: 1.9Ohm, 1Prozent Temperatur Koeffizent: 100PPM/°C




    mfg


    Tommy

  • Küchenbeleuchtung mit Rebel?

    ne noch immer net....


    LED's sind bis heute nicht gekommen, hab zwar schon letzten sonntag überwießen... dann am donnerstag versandbestätigung bekommen. wird wohl doch noch bis dienstag oder so dauern... hoff ma mal ;)

  • Küchenbeleuchtung mit Rebel?


    Hi!



    Die Vertiefung der Stars ist gerade mal 5mm tief und 32mm im Durchmesser. Heisst also zwischen Kanal und Stars sind noch satte 5mm "Fleisch", das sollte genügen.


    den ersten "BurnIn" schätze ich mal vorsichtig auf nächsten Mittwoch, habe gestern LED's usw. bestellt, die dürften aber vor Dienstag kaum aus Deutschland eintreffen. Mal sehen. Bestellt hab ich jetzt Cree's und 3er Rebel's mal sehen was "das Ding" mit der Wärme da anstellen wird ;)


    Zu deiner Kühlplatine: Wie soll das ganze aussehen? 500x100x15mm? Rundum Kühlrippen? Wohin sollen die Vertiefungen? Kannste mal ne Zeichnung in etwa dazu machen?
    Was die Kosten angeht: Kilo-Preis für Alu €3,50 kommt also drauf an welches Material du haben willst (wie bereits oben erwähnt ALU 140x15 Laufmeter €19,60). Was ich für die Bearbeitung verlangen kann sag ich dir dann wenn ich definitiv weiß wie das ganze aussehen soll.


    mfg


    Tommy

  • Küchenbeleuchtung mit Rebel?

    puh keine ahnung was das teil wiegt, aber nicht sonderlich viel....


    Der Laufmeter Alu 140x15 wiegt exakt 5,6kg, kannst aber bei sowas nicht berücksichtigen da so wie bei meinem KK sicher mal 30-40% Material raus gefräßt wurden.


    Möglichkeiten das ganze filigraner zu gestallten gibts viele, die einfachste wäre natürlich 100x15 Alu statt 140x15 und die Kühlrippen 5mm dick zu machen anstatt 10mm w.o. natürlich werden dann auch die Fräßungen nur mehr 5mm dick, das hat aber den Vorteil dass MEHR Kühlrippen auf das Teil passen und die Wärme besser abgegeben wird. Nachteil ist aber der höhere Arbeitsaufwand.

  • Küchenbeleuchtung mit Rebel?

    also ich hab da gar nix eingefräßt, das profil ist schon fix fertig, das is ja der vorteil. Danke aber für deinen Hinweiß bezüglich dem Plexi, na da werd ich mich mal schlau machen....


    Versand ins Ausland? Wollte da nich mal jemand vor ein paar Jahren "ein reich" aus D und AUT machen? fg
    ne lass ma sowas mal lieber, ist ja fast verboten über sowas zu reden ^^

  • Küchenbeleuchtung mit Rebel?

    ja is ziemlich groß das ganze, sollen aber auch 2x700mA bestromt werden, also doch einiges ;)


    also gedacht ist das ganze jetzt so, dass eben pro "LED-Position" (wo wie am ersten Post gezeichnet) 2 Cree's rein kommen... am überlegen bin ich aber auch ob ich die dann nicht gerade einfräßen sondern in nem... keine ahnung... 20° winkel einfräßen soll..
    wie das ganze dann im endeffekt aussieht weiß ich noch nicht, erstmal warten bis die LED's kommen.


    ein zweiter versuch findet mit dem nachfolgenden Profil statt:


    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040643_mod.jpg]


    das ganze hat die abmaße 100x40 und an der oberen seite an der das teil offen is schon nen "einschub" für 1mm Plexi ^^


    heist also von dem ne ganze leiste durchziehen und dann plexi komplett drüber, natürlich satiniert, schaut sicher top aus und is meines erachtens nach die sauberste lösung. Problem ist nur ob die paar "kühlrippen" da seitlich reichen werden, ansonsten einfach unter die LED noch nen SternKK.
    (Das profil da kennen bestimmt einige, das wird "offiziell" mal ne ExtHDD ;))


    mfg


    Tommy

  • Küchenbeleuchtung mit Rebel?

    SOOOOOOOOOOOO LEUTE!


    Es gibt erste Ergebnisse, heist also der "Prototyp" des KK ist fertig.


    Hier mal die ersten Bilder während der Entstehungsphase:




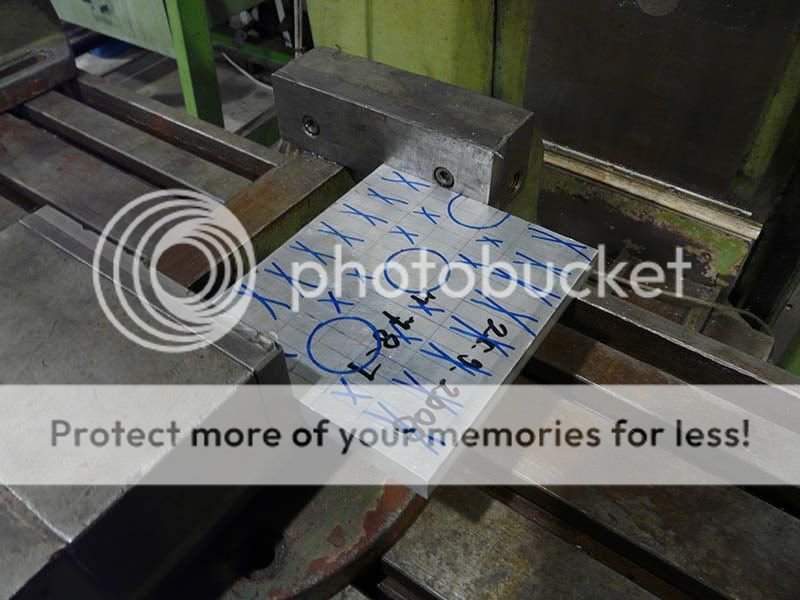

    Hier sieht man schon mal ganz grob wies gedacht ist: Die blauen X gehören raus, dort wo die blauen Kreise sind kommt dann die Vertiefung für die LED's. Verwendetes Material ist Alu 140x15mm:


    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040647_mod.jpg]




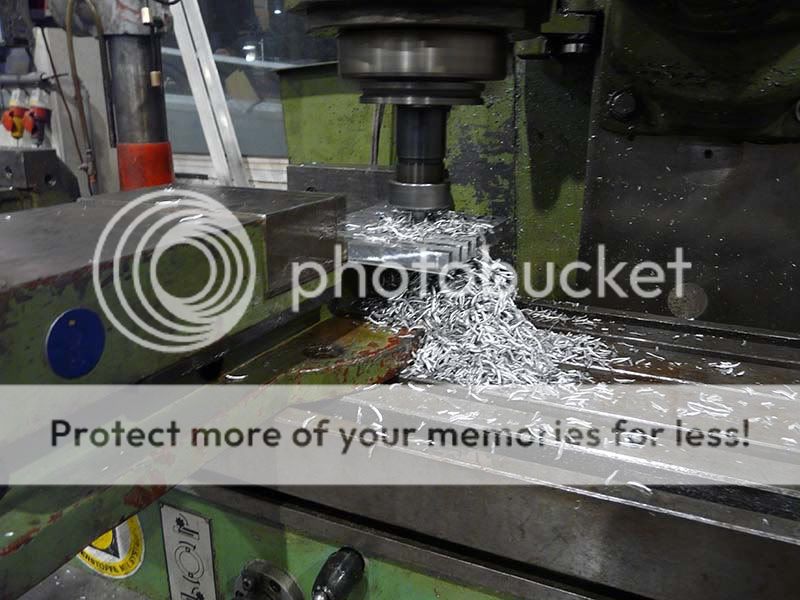

    Und auf gehts:


    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040650_mod.jpg]




    Erstes Zwischenergebniss: Kühlrippen gefräßt, "Kabelkanal" ebenso, dieser hat 10x5mm:


    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040652_mod.jpg]




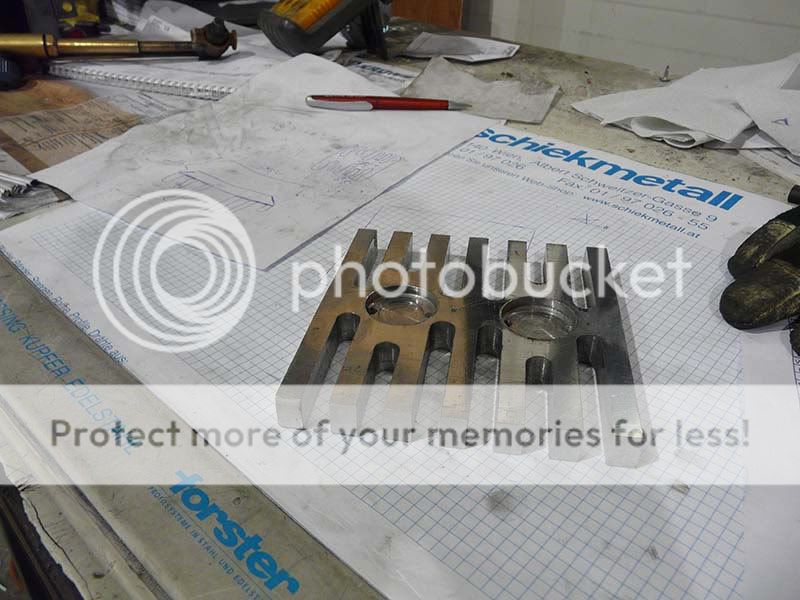

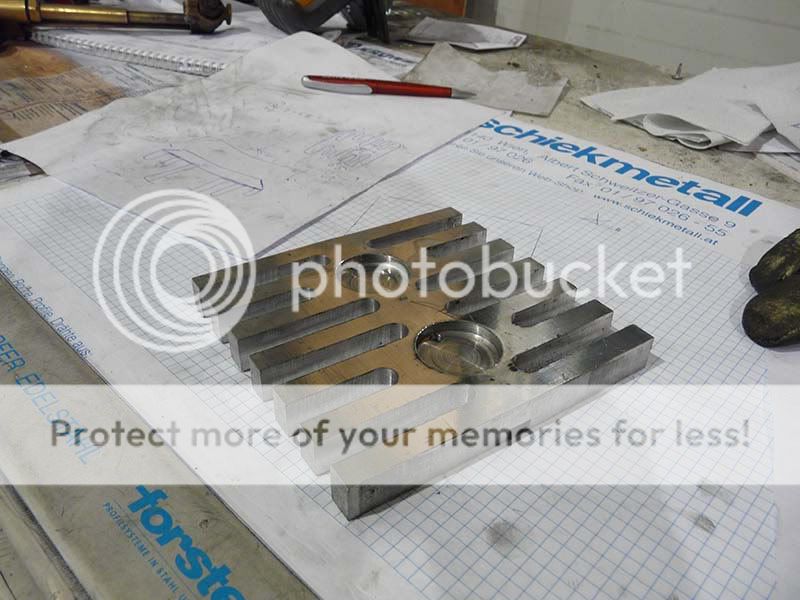

    Und so sieht der fertige Prototyp aus:


    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040654_mod.jpg]


    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040656_mod.jpg]


    [Blockierte Grafik: http://i399.photobucket.com/albums/pp80/DjTommyB_1985/LED/P1040657_mod.jpg]






    Die Vertiefungen der LED's wurden leider nicht so wie ich sie haben wollte, hatte aber keinen anderen Fräßer zur Hand. Außerdem ist die Oberfläche nicht schön geworden, das liegt aber daran dass der Rohteil nur ein Muster war (somit kostenlos) und noch nicht gehärtet wurde. Egal, für nen Prototypen reicht das alle mal.
    Der Prototyp wurde ausserdem absichtlich für 2 LED's im Abstand von 60mm gefertigt, wenn der DIE Hitze aushällt muss ich mir dann gar keine Sorgen mehr machen wenn die LED's dann im Endeffekt 300 oder gar 500 mm weit ausseinander liegen ;)


    Arbeitszeit insgesammt: ca. 3 Stunden


    Für die jenigen dies interessiert: Alu- Kilopreis: € 3,50, für dieses Profil (140x15) kostet also der Laufmeter € 19,60.




    Nächster Schritt: LED's usw sind bestellt, nun noch warten bis die kommen... Habe mich nun übrigens doch für Cree XR-E Q2 auf Platine entschieden.




    mfg


    Tommy

  • Küchenbeleuchtung mit Rebel?

    korrekt.


    ich mach den "prototyp" heute mal MIT bohrungen, wenn einer dann im endstadium (bis dahin wirds sicherlich noch einige tage dauern) dann eben seine löcher selbst bohren will ist das ganze dann natürlich ihm überlassen ;)


    so... am abend gibts (so hoffe ich) mehr dazu, insofern ich heute nicht unbedingt massig arbeit habe ;)

  • Küchenbeleuchtung mit Rebel?

    Zitat von schoell13


    wie gesagt, ich hab nur die Spüle beleuchtet. Der Abstand zwischen den LEDs ist 140 mmm.
    Bei deinen Überlegungen zum Alukühlkörper vergiss nicht die Kabelführung zu beachten. Nicht dass der Kinderbesuch derart begeistert von der Küche ist und an herumhängenden Leitungen anzieht....

    gugg mal die beiträge darüber ;) mittlerweile ist der KK nicht mehr NUR ne überlegung gg

  • Küchenbeleuchtung mit Rebel?

    wie du schon sagst.... "durchfriemeln"... da ists ich denke einfacher 2 bohrungen zu machen, besonders da das ja nicht viel mehr aufwand ist oder? ausserdem müsste ansonsten die bohrung genau unter den löchern der platine sein, und nachdem ich keine da hab um zu sehen wo sich die befindet wirds schwierig... sollte aber auch kein problem sein sollte jemand das ganze dann so haben wollen. mal sehen was heute raus kommt ;)



    EDIT*: Hab grad gesehen dass alle platinen andere Bohrungen haben, und sich die außerdem nicht in einer linie befinden, wird somit also schwer werden die bohrungen in den darunter liegenden kanal zu bohren... also 2 bohrungen, je eine links und rechts, und fertig ;)

  • Küchenbeleuchtung mit Rebel?

    war mir klar, die vertiefung für die LED's wird 30mm groß, an der kante kommt dann noach ne 2mm "auflagefläche" fürs plexi also ne 2x2mm große stufe rund um die 30mm damit die perfekt aufliegt.


    außerdem MUSS die vertiefung ja größer als 20mm sein, da ja wie du schon richtig sagst das kabel noch rein muss, heist also die bohrung fürs kabel erfolgt einmal links und einmal rechts der LED damit man genug platz hat.

  • Küchenbeleuchtung mit Rebel?

    hmm gar nicht mal blöd die idee....


    werd heute mal in der firma etwas "basteln" und mich mal informieren was die stange "100x20" so kosten würde... natürlich zum mitarbeiterpreis ;)


    sollte ich das heute noch hinkriegen stell ich am abend bilder rein und natürlich den Preis dazu ^^


    mfg


    Tommy

  • Küchenbeleuchtung mit Rebel?

    das kannst du nicht bezahlen, glaub mir ;)


    unsere presse hat ne auslauflänge von 168m heist also, du musst MINDESTENS 168m profil nehmen (natürlich dannach auf die passende länge geschnitten) damit wir überhaupt die maschine starten... und das werkzeug alleine (das erste werkzeug muss vom kunden selbst gekauft werden, alle anderen bezahlt dann die firma) kostet so um die 8000 eipos ^^


    kilopreis vom alu in produktion (NICHT schrottpreis) hab ich momentan nicht im kopf, ich denke aber dass der preis fürs werkzeug alleine schon abschreckend genug ist fg


    also einfach mal überlegen, aus welchem "einfachen" profil man mittels bearbeitung den optimalen KK herstellen kann, das alleine sollte dan wohl kein problem darstellen, und was den preis anbelangt, kann ich dir dazu erst dann genaueres sagen, wenn ich weiß welches standartprofil du für diesen zweck "vergewalltigen" willst ;)


    mfg


    Tommy

  • Küchenbeleuchtung mit Rebel?

    ne, will nicht alle 40mm ne led dran packen, die idee war nur, solch einen KK falls ich den mal mach, auch weiter geben zu können, vielleicht braucht sowas ja auch mal jemand anders und will aber "nur" alle 40mm eine rebel rein hängen o.ä., dann wäre dies sicher ausreichend...


    gemacht is der KK ja schnell, Flach Alu 100x10mm, 1 halber tag arbeit anner fräße und fertig... gott sei dank hab ich ja die möglichkeiten dazu =)


    mfg
