Hallo,
hast du einen Controller schon gebaut oder so... Ich habe momentan genau das gleiche Problem und versuche halt mir einen Code zusammenzuwurschteln für das NEC-Protokoll. Wenn ich Erfolg habe könnte ich dir den geben.
Ich benutze momentan die FB:
http://www.minify-host.com/ebay/led_rgb/z…cnt44/cnt44.jpg
Grüße
Oliver
"Wir empfehlen, die Anschlusskabel für noch besseren Halt durch die Bohrlöcher durch die Platine hindurch zu führen und dann oberseitig anzulöten."
Ich würde das am Ende des Netzteil-Kabels abschneiden und das dann dranlöten. Eine Buchse für den Stecker lohnt nicht... oder lötest die Buchse mit Kabel an den Stripe dran dann kannst du das Netzteil immerhin noch abstöpseln.
Das interessiert mich jetzt aber. Wie berechne ich denn den benötigen Querschnitt mit dem Strobedarf
Schau doch mal bei:
https://www.ledstyles.de/www.reichelt.de (günstiger Online Shop und versenden sehr schnell)
https://www.ledstyles.de/www.pollin.de ( auch günstig... brauchen aber immer ein bisschen länger)
Hilft dir sowas vielleicht:
Zum Thema Fusebits hat mir dieser Link geholfen.
http://www.rn-wissen.de/index.php/Avr#Die_Fusebits
Falls da noch Begriffe sind die man nicht kennt, dann sollte man die nachgooglen und dannach hat man auch gecheckt was die Fusebits machen.
Zum Flashen gibt es ein Programm Burn-O-Mat. Dies ist sehr Anfänger freundlich. Man kann den Controller auswählen und dann einstellen was für einen Quarz man benutzt, Browd-Protection, etc. und er fertigt dann schon eine Liste an wo die Fusebits gesetzt sind. Je nach Bedarf kann man die Liste noch korrigieren und dann kann man losflashen
Für die Benutzer von Evaluationboard von ATmel. Man benutzt den Programmer Ponyser .. meine so heißt der
http://avr8-burn-o-mat.aaabbb.de/
EDIT Pesi: Denke, Du meinst Ponyprog...? - Lt. der verlinkten HP arbeitet Burn-O-Mat jedoch mit avrdude zusammen...
Also ich will nicht für ein anderes Forum werben, aber was mir doch sehr geholfen war war dieser Link:
http://www.rn-wissen.de/index.php/AVR-…_leicht_gemacht
Rn-Wissen hat sonst zum Thema Controller und so noch einiges zu bieten.
Also der Code vom Roboternetz hab ich ausprobiert, aber i.wie läuft der nicht so pralle. Bis er mal ein Signal auswertet muss du 10 x eine Taste Drücken.
Vielen Dank für eure Mühe : Nur leider kann ich mit C echt nichts anfangen und ich muss den Decoder code später ja auch in anderen Basic Code reinschnippeln
Also es scheint, dass die meisten NEC- Code benutzen. Hast du zufälliger Code für Bascom da, der dies lesen kann und der funkt?
Guten Morgen,

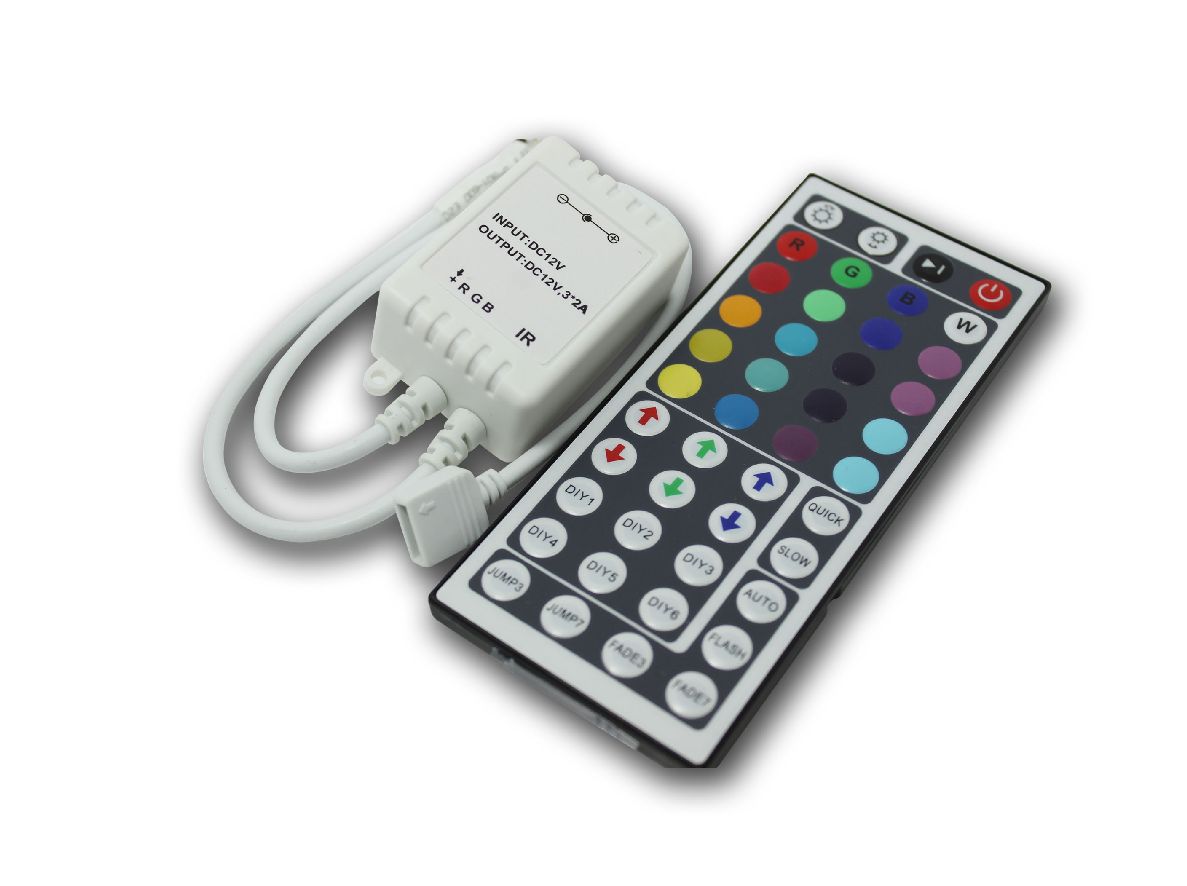

hat jemand eine Ahnung was für einen 'Code' diese Fernbedienung sendet? 'RC5 - Code' kann es schon mal nicht sein Das Internet gibt leider auch nichts her. naja vielleicht hat einer schon damit Erfahrung.
http://www.schmidt-infosystems.de/bilder1/69_inf…_tasten_24v.jpg
MfG
Oliver
Welchen Mikrocontroller würdest du mir denn für die 3 Leds ( 3 Hardware PWM - Ausgänge) vorschlagen. Der Controller sollte möglichst klein sein, aber kein SMD.
Und dann hab ich mir mal den Quellcode geholt für Hardware PWM
$regfile = "controller.dat"
$crystal = 8000000
Config Port = Output
Config Port = Output
Config Port = Output
Config Timer0 = Pwm , Pwm = 8 , Compare A Pwm = Clear Up , Compare B Pwm = Clear Up , Compare C Pwm = Clear Up , Prescale = 1
Do
Compare1a = 205
Compare1b = 51
Compare1c = 120
Loop
EndIn dem Quellcode lässt er doch nur die Lampen unterschiedlich hell leuchten oder?
Wie lasse ich die dann hoch und runterfaden(Quellcode)?
MfG
Naja so große Gedanken hab ich mir da noch nicht gemacht. Hab nur überlegt, falls ich später bei großen Projekten viele Ausgänge brauch wäre es doch sinnvoller gleich PWM Software zu lernen.
Das sind 6 Pin RGB Leds und man steuert ja immer ein paar für eine Farbe an. Also bräuchte ich 3 PWM-Ausgänge. Da ich später größere Sachen bauen will, werden die paar Hardware-PWM Ausgänge nicht mehr reichen.
Der Link:
http://www.rn-wissen.de/index.php/Timer/Counter_(Avr)
Also ich will mir so eine kleine RGB Schaltung bauen mit 3 RGB LED's. Dazu werde ich so einen Atmel Mega Tiny benutzen.
Hier vielleicht auch nochmal der Quellcode:
Dim Pwm_zaehler As Byte ' (1 Byte = 256 bit)
Dim Pwm_wert_r As Byte
Dim step As Byte
Config Timer0 = Timer , Prescale = 1
On Timer0 Soft_pwm
Enable Timer0
Step = 0
Do
If Step = 0 Then
Pwm_wert_r = incr Pwm_wert_r ' (Helligkeit +1)
If Pwm_wert_R = 255 Then step = 1
End If
If Step = 1 Then
Pwm_wert_r = decr Pwm_wert_r
If Pwm_wert_R = 0 Then Step = 0
End If
waitms 20
Loop
Soft_pwm:
Incr Pwm_zaehler
If Pwm_zaehler <= Pwm_wert_r Then Led_r = 1 Else Led_r = 0
ReturnIch hab dabei erstmal nur den Quellcode für eine LED (rot) geschrieben.
Halli hallo,
ich bin neu hier im Forum. Deshalb stell ich mich erstmal kurz vor. Mein Name ist Oliver, 18 Jahre jung und wohnhaft in Hildesheim. Zur Zeit besuche ich die gymnasiale Oberstufe mit Mathe und Physik als LK.
Zu meiner Frage:
Ich möchte immoment eine Led faden per Software PWM. Nur leider verstehe ich dabei, die Rolle mit dem Prescaler noch nicht ganz.
Hab ich das richtig verstanden, dass der Prescaler die Geschwindigkeit angibt wie schnell er zählen soll( Frequenz)?
Zitat von RN-Wissen:
Natürlich kann das auch "von Hand" berechnet werden. Die Berechnung des Preloader- sowie Prescalerwerts bei Verwendung der Overflow-Interrupts, eines Prescalers von 64 (nicht alle Prescaler können verwendet werden) und eines Quarzes mit der Frequenz von 8 MHz sieht folgendermaßen aus (gesuchte Frequenz beträgt 1000 Hz unter der Verwendung des Timer0 eines ATmega32):
Zu 2: Woher weiß ich, welchen Prescaler ich am Besten verwende?
Zu 5.: Diesen Wert, den ich da rausbekomme, ist das der Startwert wo der Timer vorlädt und anfängt zu zählen. Also von 131 bis 255 hoch?
MfG
Blacksun
